Eurostair® spiraltrappa standard

Eurostair® spiraltrappor består av huvudkomponenterna centrumrör, stolpar, handledare, trappsteg och plan. Du väljer stegytor, stolpmodeller, handledarmodeller samt ytbehandling. Alla spiraltrappor är projektanpassade vilket betyder att vi gör trappan specifikt för din fastighet. Spiraltrappor är platsbesparande och passar till alla typer av fastigheter. Med en genomtänkt konstruktion, moderna stålmaterial och en mycket rationell industriell volymproduktion ger det en effektiv och optimerad lösning för dig som kund.

Vi kan leverera trappan med burar och lås/nödlås för att skydda mot intrång. Kontakta vår säljavdelning så berättar vi mer om produkten spiraltrappa och vad vi kan hjälpa dig med.

Offertförfrågan Våra spiraltrappor

Teknisk information
Produktbeskrivning
Projektering

Trappradie

700-1200 mm (1300 mm)

Steghöjd

160 - 200 mm

UTBREDD LAST

5 kN (3 kN)

Centrumrör

Ø 100 mm

Fri höjd i trapplöp

min 2000 mm

Mellanplan

Enligt överenskommelse

Räcken

5 st modeller för industri

EUROSTAIR® spiraltrappa standard har ett heldraget centrumrör med gängade hål för bultinfästning av stegen. Avstigningsplan utformas och tillverkas enligt kundens önskemål. Handledare av stålrör 42,4 mm. Valmöjlighet finns mellan industri- och barnsäkert räcke. Trappradie: 700, 800, 900, 1000, 1100 och 1200 mm levereras som standard, med 5 kN utbredd last. 1300 mm kan levereras för 3 kN utbredd last. Båda lastvärdena enligt DIN EN ISO 14122.

Spiraltrappan tillverkas vänster eller högersvängd. Stegen i Eurostair® spiraltrappa har en profilerad stegsida och en rundad stegyttersida. Infästningsdelen av steget är en infästningsplatta med nyckelhålsupphängning där fickan mellan durk och bult ger tillräckligt med utrymme för en fast nyckel. Bulten skruvas in i centrumröret och steget träs på genom nyckelhålet, en enkel princip som avsevärt underlättar vid montering.

Steget bygger 100 mm i höjd vilket gör att med en steghöjd upp till 200 mm blir trappan barnsäker. Våra trappor har normalt steghöjder mellan 160 och 200 mm. Skyddsbur tillverkas av vinkeljärn och gallerdurk alternativt stålrör och levereras i höjderna 2300 mm eller i hela trappans höjd. Utomhustrappor levereras varmförzinkade enligt klass EN ISO 1461, men kan också erhållas pulverlackade.

Handledare
Handledare monteras mot stolpe med M6 bult. Stolpen är av U-profil med måtten 30x32x30 mm. Handledaren har diameter 42,4 mm.
Nyckelhål
En enkel princip som avsevärt förenklar monteringen. Fickan mellan durk och bult ger tillräckligt utrymme för en fast nyckel. M12 bult skruvas in i centrumröret och steget träs på genom nyckelhålet. Liten infästningsplatta och bult i höjd med stegets överkant ger snygg design.
Steg
Stegsida med infasad profil och den symmetriskt utformade gallerdurken ger ett snyggare steg. Gallerdurken har maskstorlek 33 x 50 mm.

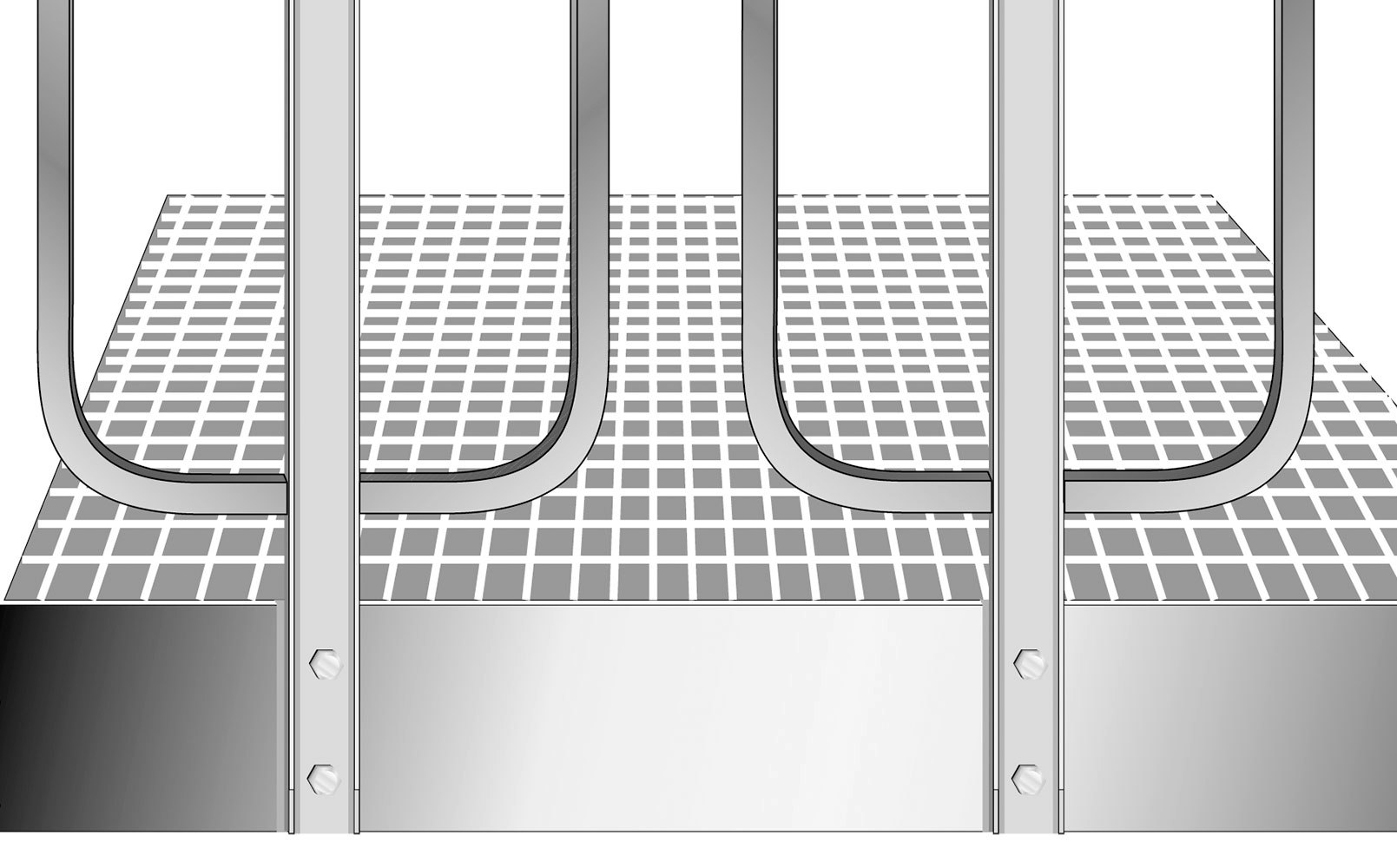

Vilplan
Räckesstolparna till plan bultas mot planet med M8 bult + mutter, c-c avstånd ståndare = 330mm. Vid barnsäkert räcke förses stolparna med byglar som ger en max horisontell öppning på 100mm.

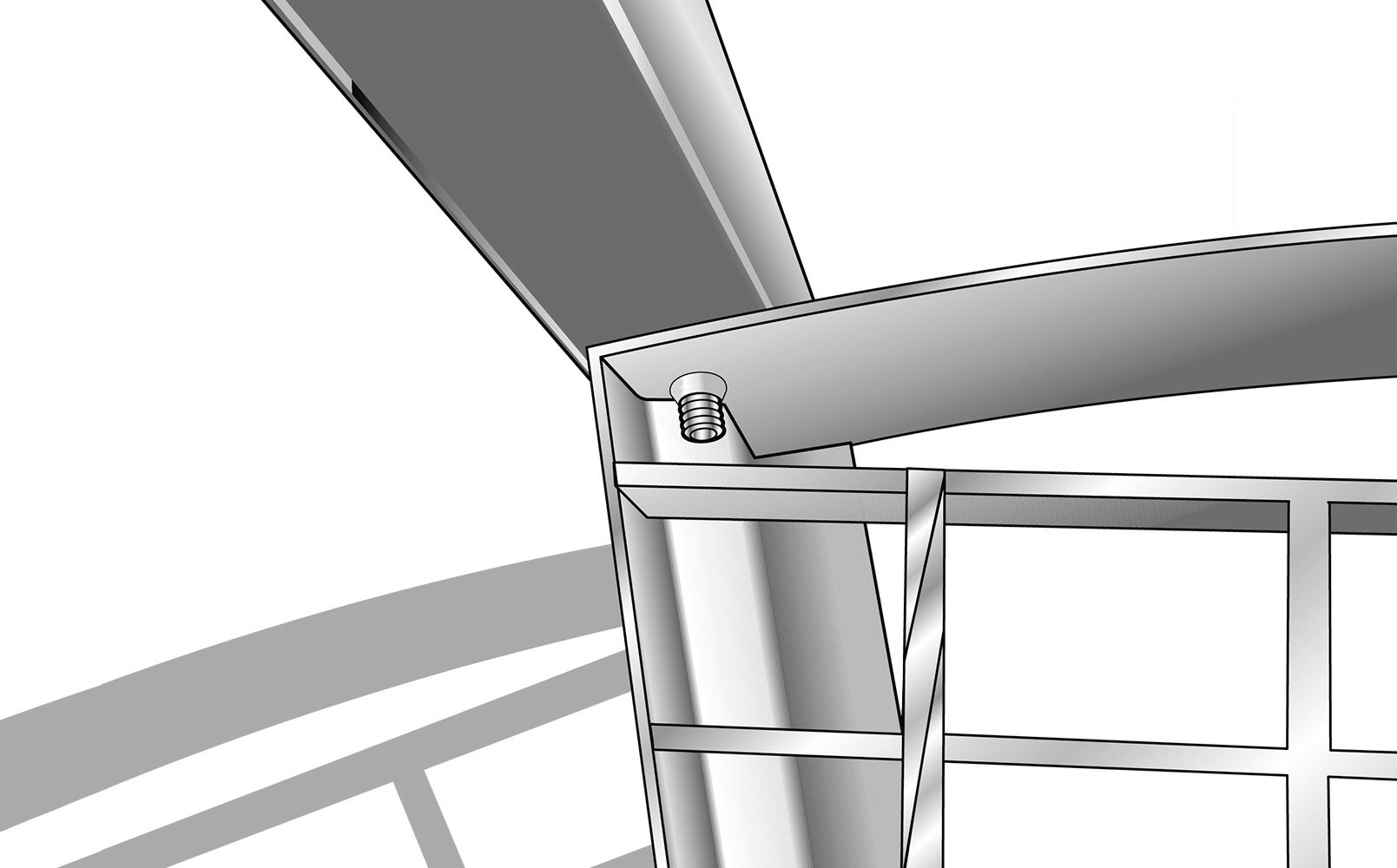

Räckesstolpar
Stolpen fästs mot stegets ytterkant med M8 bult. Hålet i stegets kantband är kragat och gängat. Stolparna kan monteras från insidan av trappan.
Koppling av räcke
I övergång från spiraltrappa till plan kopplas handledarna samman för bästa stabilitet. Bult M6x20 med mutter.

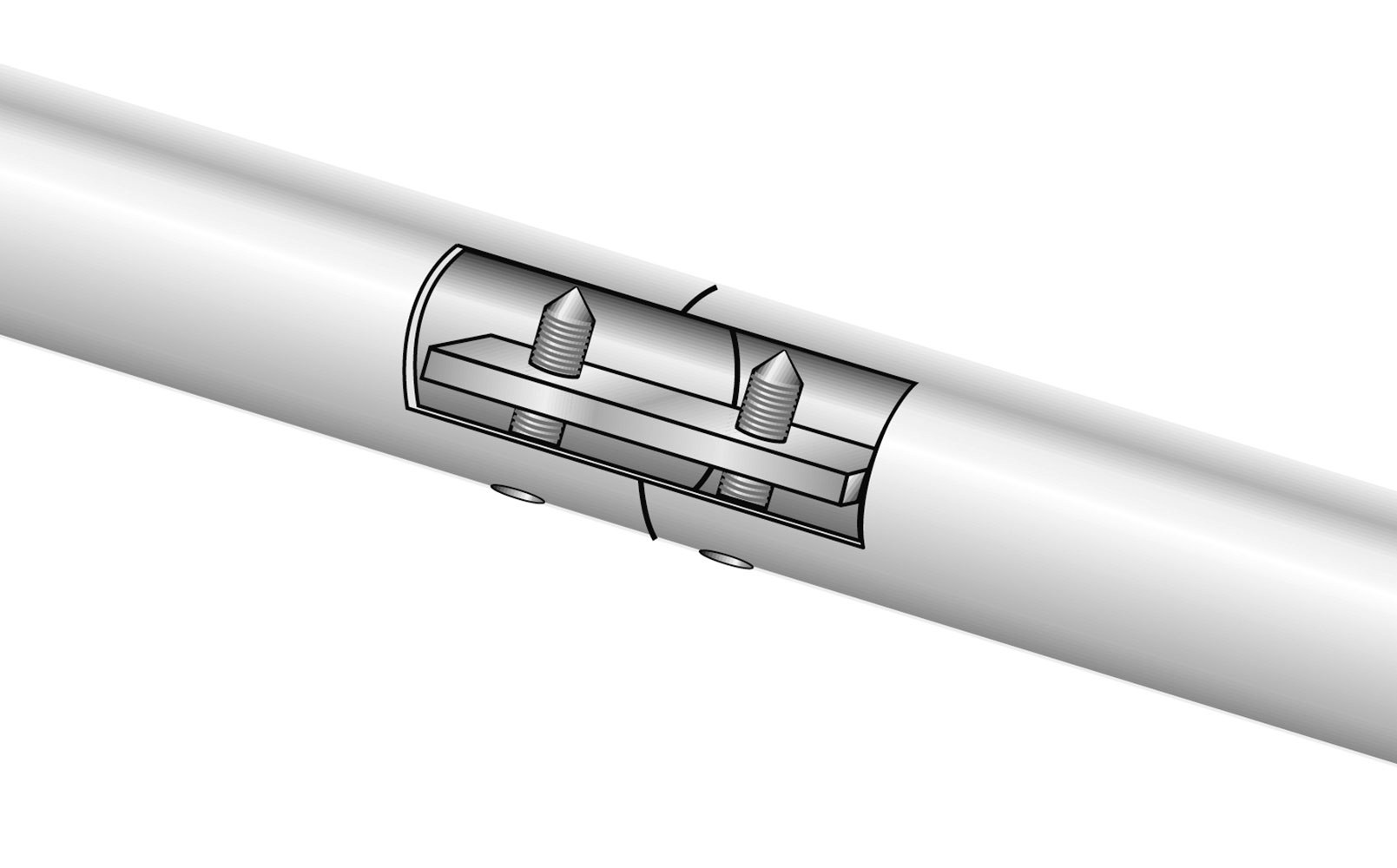

Skarvshylsa
En unik och lättmonterad skarvhylsa, ger en stabil och enkel rörskarvning. Svetsning behövs alltså inte.
Fäste mot mark
Nedre delen av handledaren är också stöd mot marken. Den justerbara skruvfoten skall fästas i mark/golv efter injustering.

Våra projektörer står alltid till din tjänst med information och projektering av din spiraltrappa. Vi kan också hjälpa dig med monteringen. Maila dina skisser eller byggritningar till oss så ser vi till att du får ett snabbt svar! För att kunna hjälpa dig med din trapplösning behöver vi veta följande:

Placering av trappa, inomhus eller utomhus
Byggnadsklass
Trappans gångriktning sett nerifrån från ingång
Trappans radie
Trapphöjden från golv till ovankant
Plattformens utformning och utgång
Räckesmodell, barnsäkert- eller industriräcke
Steg- och planyta
Ytbehandling, varmförzinkad eller lackerad
Vid pulverlackering, vilken RAL-färg
Skyddsbur, ange standard eller valfri höjd
Modell på handledare, rostfritt, stål eller trä
Innerhandledare
Centrumrörshandledare
Mått på avstigningsplanen
Golvtjocklek samt mått på bjälklagshål
Placering av räcke på vilplan och valvkant samt stag eller konsoller

Radie/ Steg per varv	Stegdjup i gånglinje	Lämplig steghöjd	C-C mellan stolpar
700 mm/14	202 mm	190-200 mm	300 mm
700 mm/16	182 mm	190-200 mm	270 mm
800 mm/15	238 mm	180-200 mm	330 mm
800 mm/16	216 mm	185-200 mm	300 mm
800 mm/18	194 mm	190-200 mm	270 mm
900 mm/15	272 mm	170-190 mm	360 mm
900 mm/16	250 mm	170-195 mm	330 mm
900 mm/18	227 mm	180-200 mm	300 mm
900 mm/20	204 mm	190-200 mm	270 mm
1000 mm/16	283 mm	170-180 mm	360 mm
1000 mm/18	260 mm	170-190 mm	330 mm
1000 mm/20	236 mm	180-200 mm	300 mm
1000 mm/22	212 mm	185-200 mm	270 mm
1100 mm/18	288 mm	170-190 mm	360 mm
1100 mm/20	264 mm	170-195 mm	330 mm
1100 mm/22	240 mm	180-200 mm	300 mm
1100 mm/24	216 mm	190-200 mm	270 mm
1200 mm/20	293 mm	170-200 mm	360 mm
1200 mm/22	269 mm	170-200 mm	330 mm
1200 mm/24	245 mm	170-200 mm	300 mm
1200 mm/27	220 mm	170-200 mm	270 mm
1300 mm/22	303 mm	170-200 mm	360 mm
1300 mm/24	278 mm	170-200 mm	330 mm
1300 mm/26	254 mm	170-200 mm	300 mm
1300 mm/29	228 mm	170-200 mm	270 mm

Tillval till spiraltrappa standard

Du kan välja mellan våra tillval för att göra din trappa anpassad till din önskade funktion och design. Det finns fler lösningar än de vi presenterar här. Kontakta oss gärna för fler alternativ.
